Versilon™-Schlauch C-210-A
Features
- Gleichbleibend enge Maßtoleranzen
- Ausgezeichnete Abrieb- und Reißfestigkeit
- Benzin- und Schmiermittelbeständigkeit
- Alte Marke: TYGOTHANE®-Schlauch C-210-A
Beschreibung

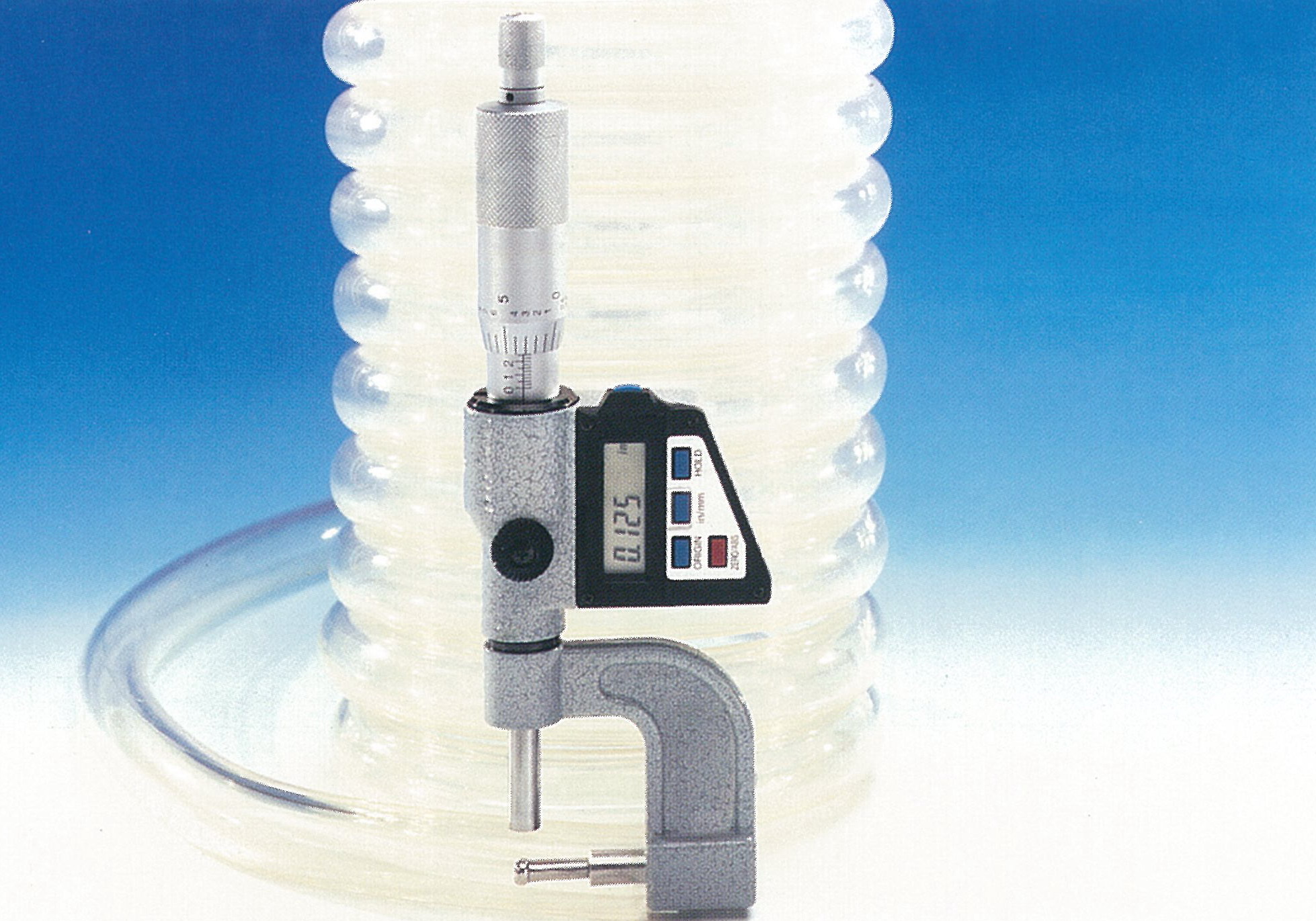

Versilon™ C-210-A Schläuche lassen sich durch ihre gleichbleibend engen Maßtoleranzen sowie ihre hohe Elastizität besonders einfach und problemlos anschließen. Diese Schläuche sind extrem transparent, sehr reiß- und abriebfest und eignen sich hervorragend für zahlreiche Anwendungen wie z.B. Druckluft-, Benzinund Schmiermittelleitungen, die Förderung von Schleifmitteln und die Kabelisolation. Der Versilon™ C-210-A ist sehr witterungsbeständig, er kann bei Temperaturen von -73°C bis +93°C völlig sicher eingesetzt werden.

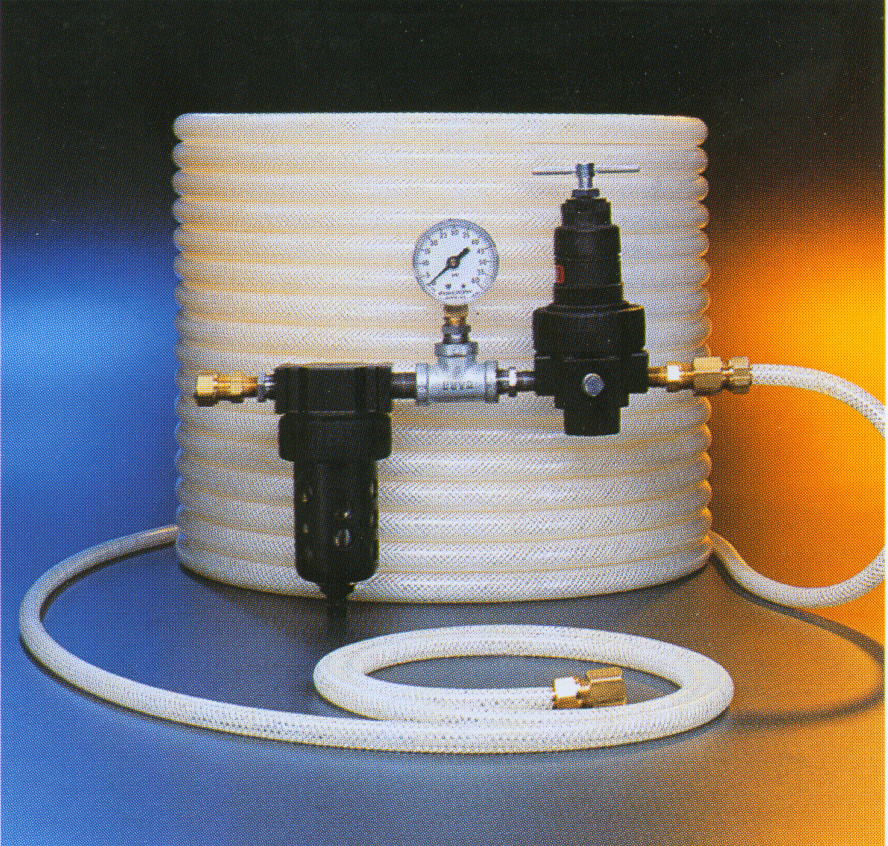

Außerdem gibt es den Versilon™ C-544-A I.B. mit in der Schlauchwand eingebetteten Geflecht und einer speziellen Formel auf der Basis von Etherpolyurethanharz. So wird Beständigkeit auch bei hohen Betriebsdrücken erzielt, wobei kein Weichmacher enthalten ist.
Alte Marke: TYGOTHANE®-Schlauch C-210-A
Technische Daten
Typische physikalische Eigenschaften von Versilon™-Schlauch C-210-A
Größen / Size | Mindestbiegeradius Minimum Bend Radius | Betriebsdruck bei 22,7° C** Maximum Working Pressure at 22,7° C** | Betriebsdruck bei 79,5° C** Maximum Working Pressure at 79,5° C** | Vauumdruck von 22,7° C Vakuum Rating at 22,7° C | Vauumdruck von 79,5° C Vakuum Rating at 79,5° C | ||||||||||
mm | Inches | ||||||||||||||
ID | AD | Wand | ID | AD | Wall | mm | Inches | bar | psi | bar | psi | mm* | Inches* | mm* | Inches* |
1,60 | 3,20 | 0,80 | 1/16 | 1/8 | 1/32 | 4,76 | 3/16 | 4,83 | 70 | 2,76 | 40 | 759,46 | 29,9 | 759,46 | 29,9 |
3,20 | 4,80 | 0,80 | 1/8 | 3/16 | 1/32 | 12,70 | 1/2 | 3,10 | 45 | 1,72 | 25 | 759,46 | 29,9 | 759,46 | 29,9 |
3,20 | 6,40 | 1,60 | 1/8 | 1/4 | 1/16 | 7,93 | 5/16 | 5,10 | 74 | 3,10 | 45 | 759,46 | 29,9 | 759,46 | 29,9 |
4,80 | 6,40 | 0,80 | 3/16 | 1/4 | 1/32 | 25,40 | 1 | 2,34 | 34 | 1,31 | 19 | 759,46 | 29,9 | 508,00 | 20 |
4,80 | 8,00 | 1,60 | 3/16 | 5/16 | 1/16 | 15,88 | 5/8 | 3,86 | 56 | 2,28 | 33 | 759,46 | 29,9 | 759,46 | 29,9 |
4,80 | 9,60 | 2,40 | 3/16 | 3/8 | 3/32 | 11,11 | 7/16 | 4,83 | 70 | 3,03 | 44 | 759,46 | 29,9 | 759,46 | 29,9 |
6,40 | 8,00 | 0,80 | 1/4 | 5/16 | 1/32 | 39,68 | 1 - 9/16 | 1,93 | 28 | 0,83 | 12 | 508,00 | 20 | 127,00 | 5 |
6,40 | 9,60 | 1,60 | 1/4 | 3/8 | 1/16 | 23,81 | 15/16 | 2,90 | 42 | 1,72 | 25 | 759,46 | 29,9 | 759,46 | 29,9 |
6,40 | 11,20 | 2,40 | 1/4 | 7/16 | 3/32 | 17,46 | 11/16 | 4,00 | 58 | 1,93 | 28 | 759,46 | 29,9 | 759,46 | 29,9 |
6,40 | 12,80 | 3,20 | 1/4 | 1/2 | 1/8 | 14,28 | 9/16 | 4,83 | 70 | 3,10 | 45 | 759,46 | 29,9 | 759,46 | 29,9 |
8,00 | 11,20 | 1,60 | 5/16 | 7/16 | 1/16 | 49,21 | 1 - 15/16 | 2,48 | 36 | 1,82 | 22 | 759,46 | 29,9 | 759,46 | 29,9 |
9,50 | 12,70 | 1,60 | 3/8 | 1/2 | 1/16 | 44,45 | 1 - 3/4 | 2,34 | 34 | 1,31 | 19 | 759,46 | 29,9 | 635,00 | 25 |
9,50 | 14,30 | 2,40 | 3/8 | 9/16 | 3/32 | 33,33 | 1 - 5/16 | 3,10 | 45 | 1,86 | 27 | 759,46 | 29,9 | 759,46 | 29,9 |
9,50 | 15,90 | 3,20 | 3/8 | 5/8 | 1/8 | 26,98 | 1 - 1/16 | 3,72 | 54 | 2,28 | 33 | 759,46 | 29,9 | 759,46 | 29,9 |
11,10 | 15,90 | 2,40 | 7/16 | 5/8 | 3/32 | 42,86 | 1 - 11/16 | 2,76 | 40 | 1,45 | 21 | 759,46 | 29,9 | 759,46 | 29,9 |
11,10 | 17,50 | 3,20 | 7/16 | 11/16 | 1/8 | 34,92 | 1 - 3/8 | 3,38 | 49 | 2,00 | 29 | 759,46 | 29,9 | 759,46 | 29,9 |
12,70 | 15,90 | 1,60 | 1/2 | 5/8 | 1/16 | 73,02 | 2 - 7/8 | 1,79 | 26 | 0,97 | 14 | 508,00 | 20 | 127,00 | 5 |
12,70 | 17,50 | 2,40 | 1/2 | 11/16 | 3/32 | 53,97 | 2 - 1/8 | 2,48 | 36 | 1,24 | 18 | 759,46 | 29,9 | 759,46 | 29,9 |
12,70 | 19,10 | 3,20 | 1/2 | 3/4 | 1/8 | 44,45 | 1 - 3/4 | 3,17 | 46 | 1,86 | 27 | 759,46 | 29,9 | 759,46 | 29,9 |
15,90 | 19,10 | 1,60 | 5/8 | 3/4 | 1/16 | 104,77 | 4 - 1/8 | 1,65 | 24 | 0,76 | 11 | 254,00 | 10 | 127,00 | 5 |
15,90 | 20,70 | 2,40 | 5/8 | 13/16 | 3/32 | 76,20 | 3 | 2,21 | 32 | 1,10 | 16 | 759,46 | 29,9 | 381,00 | 15 |
15,90 | 22,30 | 3,20 | 5/8 | 7/8 | 1/8 | 60,32 | 2 - 3/8 | 2,62 | 38 | 1,45 | 21 | 759,46 | 29,9 | 759,46 | 29,9 |
19,00 | 23,80 | 2,40 | 3/4 | 15/16 | 3/32 | 101,60 | 4 | 1,79 | 26 | 0,90 | 13 | 381,00 | 15 | 127,00 | 5 |
19,00 | 25,40 | 3,20 | 3/4 | 1 | 1/8 | 82,55 | 3 - 1/4 | 2,28 | 33 | 1,38 | 20 | 759,46 | 29,9 | 635,00 | 25 |
25,40 | 31,80 | 3,20 | 1 | 1 - 1/4 | 1/8 | 130,17 | 5 - 1/8 | 1,93 | 28 | 0,97 | 14 | 381,00 | 15 | 254,00 | 10 |
Typische physikalische Eigenschaften von Versilon™-Schlauch C-544-A I.B.
3,20
9,60
3,20
1/8
3/8
1/8
12,70
1/2
15,51
225
10,34
150
759,46
29,9
759,46
29,9
6,40
12,80
3,20
1/4
1/2
1/8
19,05
3/4
18,96
275
10,34
150
759,46
29,9
759,46
29,9
9,50
15,90
3,20
3/8
5/8
1/8
38,10
1 - 1/2
14,13
205
7,93
115
759,46
29,9
759,46
29,9
12,70
19,10
3,20
1/2
3/4
1/8
50,80
2
13,44
195
7,58
110
759,46
29,9
759,46
29,9
15,90
22,30
3,20
5/8
7/8
1/8
76,20
3
12,07
175
7,24
105
759,46
29,9
635,00
25
19,00
27,00
4,00
3/4
1 - 1/16
5/32
88,90
3 - 1/2
10,34
150
6,89
100
759,46
29,9
635,00
25
25,50
35,10
4,80
1
1 - 3/8
3/16
247,65
9 - 3/4
8,27
120
5,52
80
759,46
29,9
381,00
15
31,80
44,60
6,40
1 - 1/4
1 - 3/4
1/4
152,40
6
6,55
95
4,48
65
759,46
29,9
508,00
20
38,10
50,90
6,40
1 - 1/2
2
1/4
190,50
7 - 1/2
5,52
80
3,45
50
759,46
29,9
381,00
15
50,80
63,60
6,40
2
2 - 1/2
1/4
330,20
13
4,83
70
2,76
40
381,00
15
254,00
10
*Millimeter in der Quecksilbersäule(Torr)/ Inch of Mercury
**Das Verhältnis von Betriebsdruck beträgt hier 1:5 (ASTMD1599)
**Working pressures are calculated at 1:5 ratio relative to burst pressure using I'ASTMD1599
Typische physikalische Eigenschaften/
Typical Physical Properties
ASTM Method
Wert / Value
C-210-A
Wert / Value
C-544-A I.B.
Härte / Hardness Shore 15 A, 15 sec
D2240-02
82
85
Farbe / Color
transparent /
Clear
durchsichtig/
between braiding
Zugfestigkeit / Tensile Strength, psi (MPa)
D412-98
6050 (41,7)
5000 (34,5)
Maximale Dehnung / Ultimate elongation (%)
D412-98
500
400
Reißfestigkeit / Tear resistance (kN/m)
D1004-94
D624-98 Die C
450 (83,1)
400 (70)
350 (61,3)
Dichte / Specific Gravity
D792-00
1,2
1,22
Wasserabsorption / Water Absorption
D570-98
1,12
1,8
Druckverformungstest konstante Durchbiegung /
Compression set constant deflection (% at 70° C during 22 hours )
D395-01
Method B
68
19
Versprödungstemperatur / Brittle Temperature (° C)
D-746-98
-73
-73
Empfohlene maximale Betriebstemperatur/
Maximum recommended operating temperature (° C)
93
82
Dielektrizitätskonstante/
Dielectric Strength (kv/mm)
D-149-97
330 (12,9)
550 (21,6)
Spannungsmodul bei 100% Dehnung/
Tensile modulus @100% psi (MPa)
D412-98
800 (5,5)
800 (5,5)
Spannungsmodul bei 300% Dehnung/
Tensile modulus @300% psi (MPa)
D412-98
1500 (10,4)
1200 (8,3)
Streckgrenze / Tensile set (%)
D412-98
98
45
Abriebfest verlorene mg per 1000 Zyklen per 1000g Gewicht/
Abrasion resistance mg lost / 1000 cycles, 1000g load
D3489-96
Rolle / H-18 wheel
27
3
25
1
Sterilisationsverfahren / Sterilization Method
Autoklavierbar / Autoclavable1
Gas2
Bestrahlung / Radiation3
N/A
N/A
N/A
(1) 30 Minuten Dampf mit einen Druck von 1 Bar (141° C) /
Stream 30 minutes at 1 bar (141° C)
(2) Ethylenoxid / Ethylene oxide
(3) Bestrahlung bis zu 2,5 Mrad / Radiationup to 2,5 Mrad
Variationen Anfrage
| Bezeichnung | Artikelnummer | Farbcode | Innen Ø mm | Außen Ø mm | Nenn Ø mm | Liefer Ø mm | Wanddicke mm | Anz. Stopper | Einheit | Lager | Mindestabnahme | Preis | Menge | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Versilon™-Schlauch C-210-A | 3530001 | 1.6 | 3.2 | 0 | 0 | 0.8 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530002 | 3.2 | 4.8 | 0 | 0 | 0.8 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530003 | 3.2 | 6.4 | 0 | 0 | 1.6 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530050 | 3.2 | 9.6 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530004 | 4.8 | 6.4 | 0 | 0 | 0.8 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530005 | 4.8 | 8 | 0 | 0 | 1.6 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530006 | 4.8 | 9.6 | 0 | 0 | 2.4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530051 | 4.8 | 11.2 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530007 | 6.4 | 8 | 0 | 0 | 0.8 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530008 | 6.4 | 9.6 | 0 | 0 | 1.6 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530009 | 6.4 | 11.2 | 0 | 0 | 2.4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530010 | 6.4 | 12.8 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530052 | 6.4 | 12.8 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530011 | 8 | 11.2 | 0 | 0 | 1.6 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530012 | 9.5 | 12.7 | 0 | 0 | 1.6 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530013 | 9.5 | 14.3 | 0 | 0 | 2.4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530014 | 9.5 | 15.9 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530053 | 9.5 | 15.9 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530015 | 11.1 | 15.9 | 0 | 0 | 2.4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530016 | 11.1 | 17.5 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530017 | 12.7 | 15.9 | 0 | 0 | 1.6 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530018 | 12.7 | 17.5 | 0 | 0 | 2.4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530019 | 12.7 | 19.1 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530054 | 12.7 | 19.1 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530020 | 15.9 | 19.1 | 0 | 0 | 1.6 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530021 | 15.9 | 20.7 | 0 | 0 | 2.4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530022 | 15.9 | 22.3 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530055 | 15.9 | 22.3 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530023 | 19 | 23.8 | 0 | 0 | 2.4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530024 | 19 | 25.4 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530056 | 19 | 27 | 0 | 0 | 4 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530025 | 22.2 | 28.6 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-210-A | 3530026 | 25.4 | 31.8 | 0 | 0 | 3.2 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530057 | 25.4 | 35 | 0 | 0 | 4.8 | 0 | 30 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530058 | 31.8 | 44.6 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530059 | 38.1 | 50.9 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| Versilon™-Schlauch C-544-A I.B. (gewebeverstärkt) | 3530060 | 50.8 | 63.6 | 0 | 0 | 6.4 | 0 | 15 m |
* Angaben in mm.
Nicht das passende dabei? Nennen Sie uns Ihr Wunschprodukt:
| Bezeichnung | Farbcode | Innen Ø mm | Außen Ø mm | Nenn Ø mm | Liefer Ø mm | Wanddicke mm | Anz. Stopper | Menge | |
|---|---|---|---|---|---|---|---|---|---|
| Versilon™-Schlauch C-210-A |
* Angaben in mm.
