TYGON® S3™-Schlauch B-44-4x
Features
- Glatter, porenfreier Innenschlauch verhindert Partikeleinschlüsse und hemmt damit Bakterienwachstum
- Für Lebensmittel mit hohem Ölgehalt geeignet
- Beständigkeit gegen scharfe alkalische Reiniger und Desinfektionsmittel
- Ausgezeichnete Alternative zu festen Rohranlagen
- BPA- und phthalatfrei
- Aseptisches Abfüllen
- Aromatausgabe
- Verarbeitung von Molkereiprodukten
- Aroma- und Vitaminkonzentratausgabe
- Softeisausgabe
Beschreibung
Gewährleistet bakterienfreie Flusswege in verschiedensten Anwendungen der Lebensmittelverarbeitung
TYGON® S3™ B-44-4X ist jetzt phthalatfrei. ProLiquid ist stolz, eines der ersten Unternehmen zu sein, das nachhaltige flexible Schlauchprodukte anbietet. Die TYGON® S3™ Biolinie kombiniert die Hochleistungsniveaus, die Kunden erwarten, mit umweltfreundlichem Schlauchleitungsdesign.
Die erste Wahl der Lebensmittelindustrie
Hersteller von Lebensmitteln, Milch und Molkereiprodukten verlangen TYGON® S3™ B-44-4X, denn es bietet zuverlässige Leistung in den zahllosen Abfüll-, Ablass-, Überbragungs- und Verarbeitungsyklen. Der glatte, porenfreie Innenschlauch verhindert Partikeleinschlüsse, sorgt für einen hygienischen Flussweg und hemmt
damit Bakterienwachstum. Die Schlauchleitung besitzt hervorragende Beständigkeit gegen scharfe alkalische Reiniger, auch die üblichen Desinfektionsmittel beeinträchtigen sie nicht.
Leicht und Flexibel
TYGON® S3™ B-44-4X I.B. ist leicht und handlich und damit schnell einsatzbereit. Es windet sich problemlos um Kanten und Hindernisse, ohne viele Kopplungen und Armaturen erforderlich zu machen. Durch die hohe Biegsamkeit kann bis zu ein Drittel der Länge und viel Arbeitsaufwand eingespart werden, der bei der Montage von festem Edelstahl, Glasleitungen und Plastikrohren anfällt.
Auch mit großem Innendurchmesser
TYGON® S3™ B-44-4X ist auch mit großen Innendurchmessern von bis zu 152,4mm erhältlich und damit eine flexible Alternative zu festen Rohrleitungen. Es ist vollkommen durchsichtig und ermöglicht eine direkte Sichtkontrolle und Flussüberwachung.

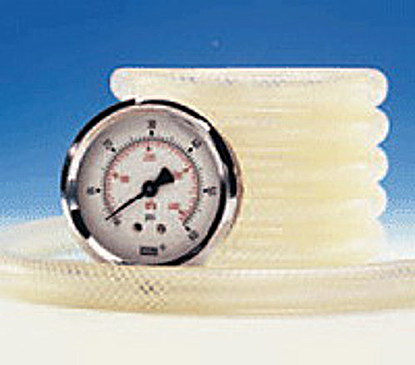

Verstärkte Schlauchleitungen für hohen Druck
Eine Sonderausführung der TYGON® S3™ B-44-4X für Anwendungen mit hohem Druck ist ebenfalls erhältlich. Für diese Fälle wählen Sie TYGON® Druckschlauchleitung, Formulierung TYGON® B-44-4X I.B. TYGON® B-44-4X I.B. besitzen dieselben Produktmerkmale wie TYGON® B-44-4X, sind jedoch verstärkt und halten vier Mal mehr Druck stand.
Vorschriften und Normen
TYGON® S3™ entspricht FDA, NSF, 3-A, dem japanischen Lebensmittelgesetz #370/1959, REACH, 1935/2004/EC und 10/2011/EU für viele Nahrungsmittel und Getränke. TYGON® S3™ enthält keine der im kalifornischen Prop 65 aufgelisteten Chemikalien.
weitere TYGON®-Qualitäten
Technische Daten
Typische physikalische Eigenschaften von TYGON® S3™-Schlauch B-44-4x
Größen / Size | Mindestbiegeradius | Betriebsdruck bei 23° C | Vakuumauslegung Quecksilber bei 23° C | ||
ID (mm) | AD (mm) | Wand (mm) | mm | bar | mm |
0,8 | 2,4 | 0,8 | 3,18 | 6,9 | 760 |
1,6 | 3,2 | 0,8 | 6,35 | 4,1 | 760 |
1,6 | 4,8 | 1,6 | 3,18 | 6,9 | 760 |
2,4 | 4,0 | 0,8 | 9,53 | 2,9 | 760 |
3,2 | 4,8 | 0,8 | 12,7 | 2,3 | 635 |
3,2 | 6,4 | 1,6 | 9,53 | 4,1 | 760 |
4,0 | 5,6 | 0,8 | 19,05 | 1,9 | 406 |
4,0 | 7,2 | 1,6 | 12,7 | 3,4 | 760 |
4,8 | 6,4 | 0,8 | 25,4 | 1,7 | 279 |
4,8 | 8,0 | 1,6 | 15,88 | 2,9 | 760 |
4,8 | 9,6 | 2,4 | 12,7 | 4,1 | 760 |
6,4 | 9,6 | 1,6 | 25,4 | 2,3 | 635 |
6,4 | 11,1 | 2,4 | 19,05 | 3,2 | 760 |
6,4 | 12,7 | 3,2 | 15,88 | 4,1 | 760 |
8,0 | 11,2 | 1,6 | 34,93 | 1,9 | 406 |
8,0 | 12,8 | 2,4 | 25,4 | 2,8 | 760 |
8,0 | 14,4 | 3,2 | 22,23 | 3,4 | 760 |
8,0 | 16,0 | 4,0 | 19,05 | 4,1 | 760 |
9,5 | 12,7 | 1,6 | 44,45 | 1,7 | 279 |
9,5 | 14,3 | 2,4 | 34,93 | 2,3 | 635 |
9,5 | 15,9 | 3,2 | 28,58 | 3,0 | 760 |
11,1 | 14,3 | 1,6 | 57,15 | 1,5 | 203 |
11,1 | 15,9 | 2,4 | 44,45 | 2,1 | 483 |
12,7 | 15,9 | 1,6 | 53,98 | 1,3 | 152 |
12,7 | 17,5 | 2,4 | 53,98 | 1,8 | 355 |
12,7 | 19,1 | 3,2 | 44,45 | 2,3 | 635 |
12,7 | 20,6 | 3,95 | 38,1 | 2,8 | 760 |
14,3 | 19,1 | 2,4 | 63,5 | 1,7 | 279 |
15,9 | 20,7 | 2,4 | 76,2 | 1,6 | 229 |
15,9 | 22,3 | 3,2 | 60,33 | 2,0 | 406 |
15,9 | 23,8 | 3,95 | 50,8 | 2,4 | 660 |
19,0 | 25,4 | 3,2 | 82,55 | 1,7 | 279 |
19,0 | 27,0 | 4,0 | 69,85 | 2,1 | 457 |
19,0 | 28,6 | 4,8 | 60,33 | 2,3 | 660 |
19,0 | 31,8 | 6,4 | 50,8 | 2,9 | 760 |
22,2 | 28,6 | 3,2 | 104,78 | 1,5 | 203 |
25,4 | 31,8 | 3,2 | 130,18 | 1,4 | 152 |
25,4 | 33,4 | 4,0 | 111,13 | 1,7 | 254 |
25,4 | 35,0 | 4,8 | 95,25 | 1,8 | 355 |
25,4 | 38,2 | 6,4 | 76,2 | 2,3 | 635 |
28,6 | 35,0 | 3,2 | 158,75 | 1,2 | 127 |
31,8 | 41,4 | 4,8 | 139,7 | 1,6 | 229 |
38,1 | 47,7 | 4,8 | 184,15 | 1,3 | 152 |
38,1 | 50,9 | 6,4 | 149,23 | 1,7 | 279 |
50,8 | 63,6 | 6,4 | 238,13 | 1,3 | 152 |
50,8 | 70,0 | 9,6 | 174,63 | 1,8 | 355 |
50,8 | 76,2 | 12,7 | 139,7 | 2,3 | 635 |
63,5 | 76,3 | 6,4 | 339,73 | 1,1 | 101 |
63,5 | 82,5 | 9,5 | 254,0 | 1,6 | 229 |
76,2 | 89,0 | 6,4 | 457,2 | 1,0 | 50 |
76,2 | 95,2 | 9,5 | 336,55 | 1,3 | 152 |
101,6 | 127,0 | 12,7 | 431,8 | 1,3 | 152 |
152,4 | 165,0 | 6,3 | 1406,65 | 0,5 | 13 |
*Millimeter in der Quecksilbersäule(Torr)/ Inch of Mercury
**Das Verhältnis von Betriebsdruck beträgt hier 1:5 (ASTMD1599)
**Working pressures are calculated at 1:5 ratio relative to burst pressure using I'ASTMD1599
Typische physikalische Eigenschaften/ Typical Physical Properties | ASTM Method | Value or Rating |
Härte / Hardness Shore 15 A, 15 sec | D2240 | 66 |
Farbe / Color |
| transparent / clear |
Zugfestigkeit / Tensile Strength, psi (MPa) | D412 | 2,200 (15,2) |
Maximale Dehnung / Ultimate elongation (%) | D412 | 390 |
Reißfestigkeit / Tear resistance (kN/m) | D1004 | 250 (43,8) |
Dichte / Specific Gravity | D792 | 1,21 |
Wasserabsorption / Water Absorption | D570 | 0,22 |
Druckverformungstest konstante Durchbiegung / Compression set constant deflection (% at 70° C during 22 hours ) | D395 Method B | 59 |
Versprödungstemperatur / Brittle Temperature (° C) | D746 | -36 |
Empfohlene maximale Betriebstemperatur/ Maximum recommended operating temperature (° C) |
| 74 |
Spannungsmodul bei 200% Dehnung/ Tensile modulus @200% psi (MPa) |
| 1,379 (9,5) |
Streckgrenze / Tensile set (%) | D412 | 57 |
Sterilisationsverfahren / Sterilization Method
Autoklavierbar / Autoclavable1
Gas2
Bestrahlung / Radiation3
ja/yes
ja/yes
nein/no
(1) 30 Minuten Dampf mit einen Druck von 1 Bar (141° C) /
Stream 30 minutes at 1 bar (141° C)
(2) Ethylenoxid / Ethylene oxide
(3) Bestrahlung bis zu 2,5 Mrad / Radiationup to 2,5 Mrad
Variationen Anfrage
| Bezeichnung | Artikelnummer | Farbcode | Innen Ø mm | Außen Ø mm | Nenn Ø mm | Liefer Ø mm | Wanddicke mm | Anz. Stopper | Einheit | Lager | Mindestabnahme | Preis | Menge | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TYGON S3™-Schlauch B-44-4x | 3200000 | 0.8 | 2.4 | 0 | 0 | 0.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200001 | 1.6 | 3.2 | 0 | 0 | 0.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200002 | 1.6 | 4.8 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200003 | 2.4 | 4 | 0 | 0 | 0.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200004 | 2.4 | 5.6 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200005 | 3.2 | 4.8 | 0 | 0 | 0.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200006 | 3.2 | 6.4 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200007 | 4 | 5.6 | 0 | 0 | 0.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200008 | 4 | 7.2 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200066 | 4.8 | 6.4 | 0 | 0 | 0.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200009 | 4.8 | 8 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200010 | 4.8 | 9.6 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200029 | 4.8 | 11.2 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200030 | 6.4 | 8 | 0 | 0 | 0.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200011 | 6.4 | 9.6 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200012 | 6.4 | 11.2 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200061 | 6.4 | 11.2 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200013 | 6.4 | 12.8 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200014 | 8 | 11.2 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200015 | 8 | 12.8 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200016 | 8 | 14.4 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200031 | 8 | 16 | 0 | 0 | 4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200017 | 9.5 | 12.7 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200018 | 9.5 | 14.3 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200019 | 9.5 | 15.9 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200062 | 9.5 | 15.9 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200020 | 11.1 | 14.3 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200021 | 11.1 | 15.9 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200032 | 12.7 | 15.9 | 0 | 0 | 1.6 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200022 | 12.7 | 17.5 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200023 | 12.7 | 19.1 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200063 | 12.7 | 19.1 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200024 | 12.7 | 20.6 | 0 | 0 | 3.95 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200025 | 14.3 | 19.1 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200033 | 15.9 | 20.7 | 0 | 0 | 2.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200026 | 15.9 | 22.3 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200064 | 15.9 | 22.3 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200027 | 15.9 | 23.8 | 0 | 0 | 3.95 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200034 | 19 | 25.4 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200065 | 19 | 25.4 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200035 | 19 | 27 | 0 | 0 | 4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200036 | 19 | 28.6 | 0 | 0 | 4.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200039 | 19 | 31.8 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200037 | 22.2 | 28.6 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200038 | 25.4 | 31.8 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200040 | 25.4 | 33.4 | 0 | 0 | 4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200041 | 25.4 | 35 | 0 | 0 | 4.8 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200067 | 25.4 | 35 | 0 | 0 | 4.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200042 | 25.4 | 38.2 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200043 | 28.6 | 35 | 0 | 0 | 3.2 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200044 | 31.8 | 41.4 | 0 | 0 | 4.8 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200068 | 31.8 | 41.4 | 0 | 0 | 4.8 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200045 | 31.8 | 44.6 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200046 | 38.1 | 47.7 | 0 | 0 | 4.8 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200070 | 38.1 | 50.9 | 0 | 0 | 6.4 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200047 | 38.1 | 50.9 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200069 | 38.1 | 50.9 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200048 | 44.5 | 57.3 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200050 | 50.8 | 63.6 | 0 | 0 | 6.4 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200049 | 50.8 | 63.6 | 0 | 0 | 6.4 | 0 | 15 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200051 | 50.8 | 70 | 0 | 0 | 9.6 | 0 | 6 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200071 | 50.8 | 70 | 0 | 0 | 9.6 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200052 | 50.8 | 76.2 | 0 | 0 | 12.7 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200054 | 63.5 | 76.3 | 0 | 0 | 6.4 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200055 | 63.5 | 82.5 | 0 | 0 | 9.5 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200056 | 76.2 | 89 | 0 | 0 | 6.4 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200057 | 76.2 | 95.2 | 0 | 0 | 9.5 | 0 | 6 m | ||||||
| TYGON®-Schlauch B-44-4x I.B. (gewebeverstärkt) | 3200072 | 76.2 | 95.2 | 0 | 0 | 9.5 | 0 | 6 m | ||||||
| TYGON S3™-Schlauch B-44-4x | 3200058 | 76.2 | 99.99 | 0 | 0 | 12.7 | 0 | 6 m |
* Angaben in mm.
Nicht das passende dabei? Nennen Sie uns Ihr Wunschprodukt:
| Bezeichnung | Farbcode | Innen Ø mm | Außen Ø mm | Nenn Ø mm | Liefer Ø mm | Wanddicke mm | Anz. Stopper | Menge | |
|---|---|---|---|---|---|---|---|---|---|
| TYGON® S3™-Schlauch B-44-4x |
* Angaben in mm.
