TYGON®-Schlauch F-4040-A
Features
- Kompatibel mit den meisten kohlenwasserstoffbasierten Produkten
- Reißfest und schwillt nicht an
- Ozon- und UV-beständig
- Modellbau
- Restauration von Oldtimern
- Baumaschinen
Beschreibung

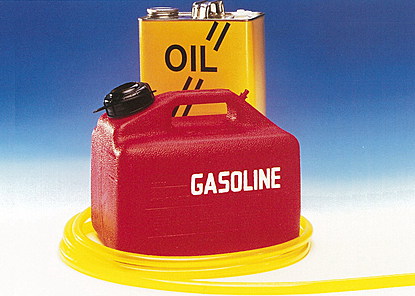

TYGON® Schlauch für Benzin und Schmiermittel
TYGON® F-4040-A Schläuche werden zur Förderung von Benzin, Kerosin, Heizölen, Schneidflüssigkeiten und Kühlmitteln auf Glykolbasis eingesetzt. Sie schwellen nicht an und verhärten nicht, so dass Risiken wie Reißen oder undichte Stellen reduziert werden.
Aufgrund der minimalen Extrahierbarkeit dieser Schläuche, werden die geförderten Flüssigkeiten vor Verunreinigungen geschützt. Durch die hohe Biegsamkeit des TYGON® F-4040-A ist die Montage besonders einfach. Er ist gelblich transparent, so dass die Fließgeschwindigkeit leicht verfolgt werden kann.
weitere TYGON®-Qualitäten
Technische Daten
Typische physikalische Eigenschaften von TYGON®-Schlauch F-4040-A
Größen / Size | Mindestbiegeradius Minimum Bend Radius | Betriebsdruck bei 22,7° C** Maximum Working Pressure at 22,7° C** | Vakuumdruck von 22,7° C Vacuum Rating at 22,7° C | ||||||||
mm | Inches | ||||||||||
ID | AD | Wand | ID | AD | Wall | mm | Inches | bar | psi | mm* | Inches* |
2,03 | 3,55 | 0,76 | 0,08 | 0,14 | 0,03 | 6,35 | 1/4 | 2,76 | 40 | 759,46 | 29,9 |
2,40 | 4,80 | 1,20 | 3/32 | 3/16 | 3/64 | 6,35 | 1/4 | 3,45 | 50 | 759,46 | 29,9 |
3,20 | 6,40 | 1,60 | 1/8 | 1/4 | 1/16 | 9,53 | 3/8 | 3,45 | 50 | 759,46 | 29,9 |
4,80 | 8,00 | 1,60 | 3/16 | 5/16 | 1/16 | 15,88 | 5/8 | 2,41 | 35 | 759,46 | 29,9 |
6,40 | 9,60 | 1,60 | 1/4 | 3/8 | 1/16 | 25,40 | 1 | 2,07 | 30 | 558,80 | 22 |
8,00 | 11,20 | 1,60 | 5/16 | 7/16 | 1/16 | 34,92 | 1 - 3/8 | 1,72 | 25 | 355,60 | 14 |
9,50 | 12,70 | 1,60 | 3/8 | 1/2 | 1/16 | 47,62 | 1 - 7/8 | 1,38 | 20 | 254,00 | 10 |
9,50 | 15,90 | 3,20 | 3/8 | 5/8 | 1/8 | 28,57 | 1 - 1/8 | 2,41 | 35 | 759,46 | 29,9 |
11,10 | 14,30 | 1,60 | 7/16 | 9/16 | 1/16 | 60,32 | 2 - 3/8 | 1,03 | 15 | 177,80 | 7 |
12,70 | 15,90 | 1,60 | 1/2 | 5/8 | 1/16 | 73,02 | 2 - 7/8 | 1,03 | 15 | 127,00 | 5 |
12,70 | 19,10 | 3,20 | 1/2 | 3/4 | 1/8 | 44,45 | 1 - 3/4 | 2,07 | 30 | 558,80 | 22 |
15,90 | 22,30 | 3,20 | 5/8 | 7/8 | 1/8 | 63,50 | 2 - 1/2 | 1,72 | 25 | 355,60 | 14 |
19,00 | 25,40 | 3,20 | 3/4 | 1 | 1/8 | 82,55 | 3 - 1/4 | 1,38 | 20 | 254,00 | 10 |
*Millimeter in der Quecksilbersäule(Torr)/ Inch of Mercury
**Das Verhältnis von Betriebsdruck beträgt hier 1:5 (ASTMD1599)
**Working pressures are calculated at 1:5 ratio relative to burst pressure using I'ASTMD1599
Typische physikalische Eigenschaften Typical Physical Properties | ASTM Method | Wert / Value |
Härte / Hardness Shore 15 A, 15 sec | D2240-02 | 57 |
Farbe / Color |
| gelb durchscheinend / translucent yellow |
Zugfestigkeit / Tensile Strength, psi (MPa) | D412-98 | 1820 (12,5) |
Maximale Dehnung / Ultimate elongation (%) | D412-98 | 310 |
Reißfestigkeit / Tear resistance (kN/m) | D1004-94 | 167 (29) |
Dichte / Specific Gravity | D792-00 | 1,26 |
Wasserabsorption / Water Absorption | D570-98 | 0,49 |
Druckverformungstest konstante Durchbiegung / Compression set constant deflection (% at 70° C during 22 hours ) | D395-01 Method B | 65 |
Versprödungstemperatur / Brittle Temperature (° C) | D-746-98 | - 37 |
Empfohlene maximale Betriebstemperatur/ Maximum recommended operating temperature (° C) |
| 74 |
Dielektrizitätskonstante / Dielectric Strength (kV/mm) | D149-97 | 15,8 |
Spannungsmodul bei 100% Dehnung / Tensile modulus @100% Elongation, psi (MPa) | D412-98 | 910 (6,3) |
Streckgrenze / Tensile set (%) | D412-98 | 50 |
Sterilisationsverfahren / Sterilization Method | ||
Autoklavierbar / Autoclavable1 | Gas2 | Bestrahlung / Radiation3 |
N/A | N/A | N/A |
(1) 30 Minuten Dampf mit einen Druck von 1 Bar (141° C) / Stream 30 minutes at 1 bar (141° C) (2) Ethylenoxid / Ethylene oxide (3) Bestrahlung bis zu 2,5 Mrad / Radiationup to 2,5 Mrad |
Variationen Anfrage
Bezeichnung | Artikelnummer | Farbcode | Innen Ø mm | Außen Ø mm | Nenn Ø mm | Liefer Ø mm | Wanddicke mm | Anz. Stopper | Einheit | Lager | Mindestabnahme | Preis | Menge | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TYGON®-Schlauch F-4040-A | 3701001 | 0.13 | 1.93 | 0.9 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701020 | 0.19 | 1.99 | 0.9 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701002 | 0.19 | 1.99 | 0.9 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701021 | 0.25 | 2.05 | 0.9 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701003 | 0.25 | 2.05 | 0.9 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701022 | 0.38 | 2.18 | 0.9 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701004 | 0.38 | 2.18 | 0.9 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701023 | 0.51 | 2.31 | 0.9 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701005 | 0.51 | 2.31 | 0.9 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701024 | 0.64 | 2.44 | 0.9 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701006 | 0.64 | 2.44 | 0.9 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701007 | 0.76 | 2.45 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701025 | 0.76 | 2.46 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701026 | 0.89 | 2.59 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701008 | 0.89 | 2.59 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701027 | 1.02 | 2.72 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701009 | 1.02 | 2.72 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701028 | 1.14 | 2.84 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701010 | 1.14 | 2.84 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701029 | 1.3 | 3 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701011 | 1.3 | 3 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701030 | 1.42 | 3.12 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701012 | 1.42 | 3.12 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701032 | 1.52 | 3.22 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701013 | 1.52 | 3.22 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800014 | 1.6 | 4.8 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701033 | 1.65 | 3.35 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701014 | 1.65 | 3.35 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701034 | 1.85 | 3.55 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701015 | 1.85 | 3.55 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800016 | 2.03 | 3.56 | 0.76 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701035 | 2.06 | 3.76 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701016 | 2.06 | 3.76 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701036 | 2.29 | 3.99 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701017 | 2.29 | 3.99 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800000 | 2.4 | 4.8 | 1.2 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800001 | 2.4 | 5.6 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701037 | 2.54 | 4.24 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701018 | 2.54 | 4.24 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701038 | 2.79 | 4.49 | 0.85 | 3 m | |||||||||
TYGON®-Schlauch F-4040-A | 3701019 | 2.79 | 4.49 | 0.85 | 10 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800002 | 3.2 | 6.4 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800003 | 4.8 | 8 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800013 | 4.8 | 9.6 | 2.4 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800004 | 6.4 | 9.6 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800005 | 8 | 11.2 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800006 | 9.5 | 12.7 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800007 | 9.5 | 15.9 | 3.2 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800008 | 11.1 | 14.3 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800009 | 12.7 | 15.9 | 1.6 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800010 | 12.7 | 19.1 | 3.2 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800011 | 15.9 | 22.3 | 3.2 | 15 m | |||||||||
TYGON®-Schlauch F-4040-A | 3800012 | 19 | 25.4 | 3.2 | 15 m |
Nicht das passende dabei? Nennen Sie uns Ihr Wunschprodukt:
Bezeichnung | Farbcode | Innen Ø mm | Außen Ø mm | Nenn Ø mm | Liefer Ø mm | Wanddicke mm | Anz. Stopper | Menge | |
---|---|---|---|---|---|---|---|---|---|
TYGON®-Schlauch F-4040-A |
